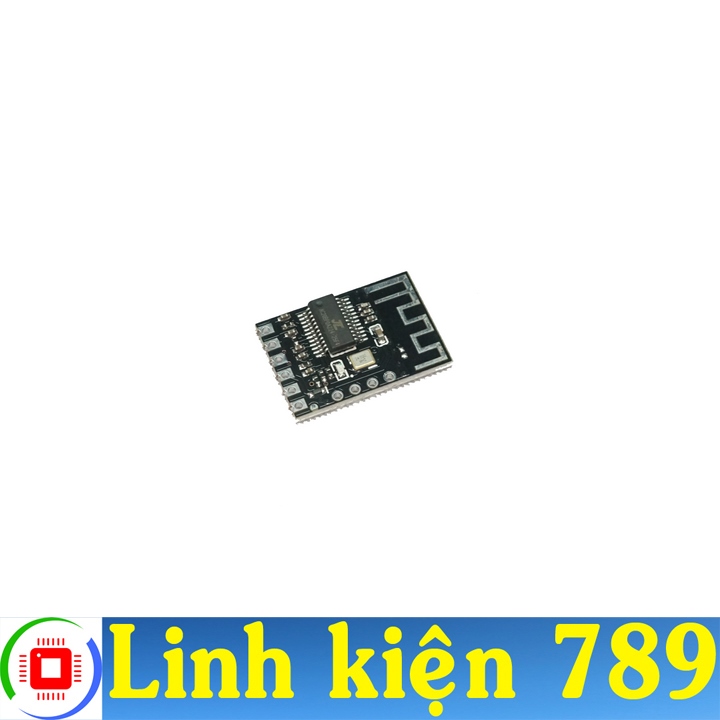

Mạch Bluetooth 5.0 Module Bluetooth 5.0 M18

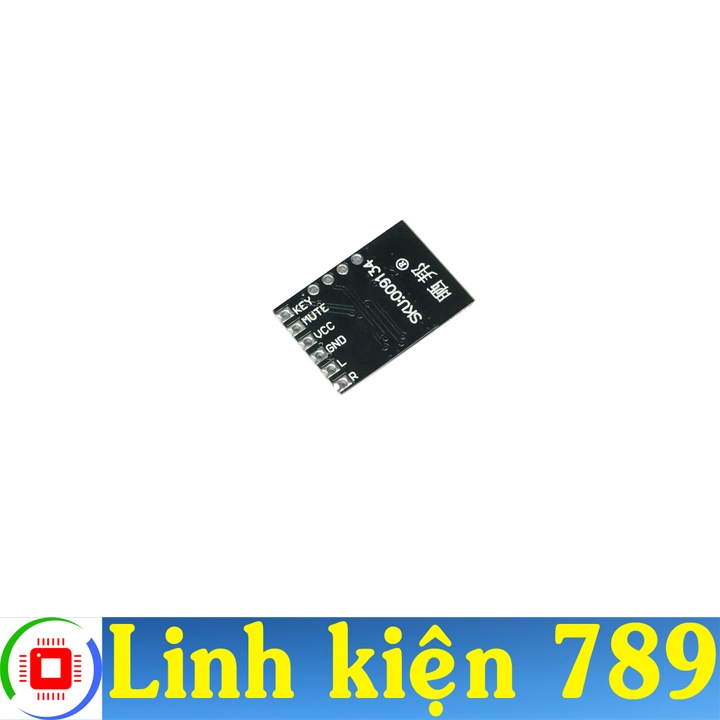

Giải thích ký hiệu trên mạch
- +5V / D- / D+ / GND kết nối với jack USB cái để đọc nhạc từ USB.
- ROUT : đầu ra dương tín hiệu âm thanh phải.
- LOUT : đầu ra dương tín hiệu âm thanh trái.
- GND : đầu ra âm tín hiệu âm thanh đồng thời là đầu vào nguồn và điều khiển chế độ.
- +5V : Dương nguồn đầu vào 3.6-5V.
- MUTE : tắt tiếng nhạc đầu ra.
- KEY : Dùng để điều khiển khi nối tiếp qua điện trở về GND như sau :
+ Nối tiếp qua điện trở 9.1K là nút MODE.
+ Nối tiếp qua điện trở 3K là nút PLAY.
+  Nối tiếp qua điện trở 6.2K là nút PREV/V-.
+  Nối tiếp qua điện trở 0R là NEXT/V+.
Kích thước : 23x16mm.
+Âm khởi động là nhạc nhẹ tương tự nhạc khởi động máy tính Windows.
